7-Segmen (Seven Segmen)

   Nah berhubung ini posting pertama saya tentang sesuatu, langsung aja ke inti permasalahannya yaitu tentang 7-segmen.

   7-segmen Display , atau indikator tujuh-segmen, adalah suatu bentuk perangkat tampilan elektronik untuk menampilkan angka desimal. 7-segmen display yang banyak digunakan dalam jam digital, meter elektronik, dan perangkat elektronik lainnya untuk menampilkan informasi numerik. Pada umumnya 7 segmen merupakan kumpulan Led yang disusun sehingga terbentuk rangkaian yg dapat dipilih secara elektronik untuk menampilkan suatu digit desimal.

Nah ini bentuk angka yang dibuat dengan 7-segmen, tapi ini hanya saya ambil gambar angka 0-9. Jika ingin nyalanya sesuai keinginan, maka tinggal atur/ berikan tegangan pada masing-masing kaki 7-segmen.

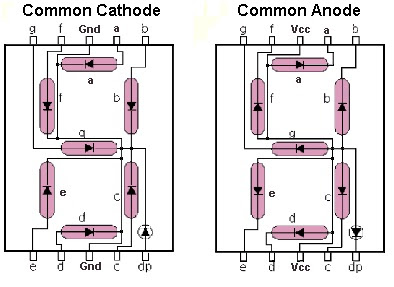

   Ada dua jenis 7 Segmen yang dibedakan berdasarkan cara menyusun LED yaitu Comon Katoda /negatif/ground serta Comon anoda /positif. Pada 7 segmen komon katoda, kutub negatif/ground dari LED dihubungkan menjadi satu, sehingga untuk menghidupkan salah satu LED dari Segmen maka pin Led segmen yg bersangkutan harus diberikan tegangan “1” atau tegangan bias maju. Sedangkan untuk comon anoda yang menjadi kutub “common” atau “bersama” adalah kutub positif dari masing-masing LED. Untuk menghidupkan LED dari segmen dibutuhkan hubungan ke VCC atau kutub positif pada kutub komon dan pin dari Led segmen diberikan tegangan “0” atau ground . Tegangan maju dari led 7-segmen beragam sesuai besar kecil display.

   Dalam rangkaian digital biasanya  menggunakan dekoder 7-segmen jika ingin merubah biner 4 bit menjadi angka desimal.IC dekoder BCD(Biner Code Decimal) to Desimal ada dua IC yang saya ketahui yaitu IC 7447 (Comon Anoda) dan IC 7448 (Comon Katoda).

Mungkin rangkaian dekoder 7-segmen akan saya posting lain kali.
